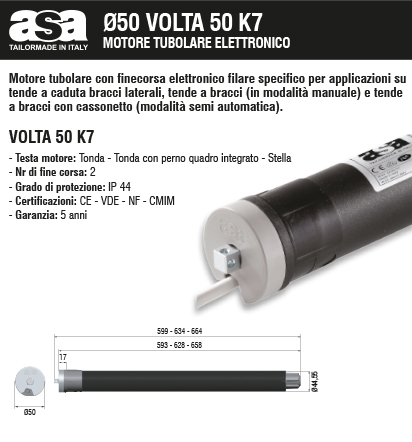

Motore tubolare con finecorsa elettronico filare specifico per applicazioni su tende a caduta bracci laterali, tende a bracci (in modalità manuale) e tende a bracci con cassonetto (modalità semi automatica). Disponibile in 3 versioni: testa tonda - testa tonda con perno quadro integrato - testa a stella.
Dati Tecnici:
- Caratteristiche tecniche - testa tonda
CODICE DESCRIZIONE COPPIA VELOCITA' ALIMENTAZIONE ASSORB. GIRI-FC LUNGH. PESO-MOTORE 2241564 VOLTA 50 K7 10/17 G1 A1 B1 10 Nm 17 rpm 230 V ~/50 Hz 120 W infiniti 523 mm 1,98 Kg 2243685 VOLTA 50 K7 20/17 G1 A1 B1 20 Nm 17 rpm 230 V ~/50 Hz 190 W infiniti 628 mm 2,12 Kg 2245542 VOLTA 50 K7 30/17 G1 A1 B1 30 Nm 17 rpm 230 V ~/50 Hz 240 W infiniti 658 mm 2,26 Kg 2246148 VOLTA 50 K7 35/17 G1 A1 B1 35 Nm 17 rpm 230 V ~/50 Hz 240 W infiniti 658 mm 2,26 Kg 2247460 VOLTA 50 K7 40/17 G1 A1 B1 40 Nm 17 rpm 230 V ~/50 Hz 240 W infiniti 658 mm 2,26 Kg 2248104 VOLTA 50 K7 45/12 G1 A1 B1 45 Nm 12 rpm 230 V ~/50 Hz 240 W infiniti 658 mm 2,26 Kg 2249455 VOLTA 50 K7 50/12 G1 A1 B1 50 Nm 12 rpm 230 V ~/50 Hz 240 W infiniti 658 mm 2,26 Kg - Caratteristiche tecniche - testa tonda con perno quadro integrato
CODICE DESCRIZIONE COPPIA VELOCITA' ALIMENTAZIONE ASSORB. GIRI-FC LUNGH. PESO-MOTORE 2241563 VOLTA 50 K7 10/17 G1 A2 B1 10 Nm 17 rpm 230 V ~/50 Hz 120 W Infiniti 599 mm 1,99 Kg 2243684 VOLTA 50 K7 20/17 G1 A2 B1 20 Nm 17 rpm 230 V ~/50 Hz 190 W Infiniti 634 mm 2,13 Kg 2245541 VOLTA 50 K7 30/17 G1 A2 B1 30 Nm 17 rpm 230 V ~/50 Hz 240 W Infiniti 664 mm 2,27 Kg 2246147 VOLTA 50 K7 35/17 G1 A2 B1 35 Nm 17 rpm 230 V ~/50 Hz 240 W Infiniti 664 mm 2,27 Kg 2247459 VOLTA 50 K7 40/17 G1 A2 B1 40 Nm 17 rpm 230 V ~/50 Hz 240 W Infiniti 664 mm 2,27 Kg 2248103 VOLTA 50 K7 45/12 G1 A2 B1 45 Nm 12 rpm 230 V ~/50 Hz 240 W Infiniti 664 mm 2,27 Kg 2249454 VOLTA 50 K7 50/12 G1 A2 B1 50 Nm 12 rpm 230 V ~/50 Hz 240 W Infiniti 664 mm 2,27 Kg - Caratteristiche tecniche - testa a stella
CODICE DESCRIZIONE COPPIA VELOCITA' ALIMENTAZIONE ASSORB. GIRI-FC LUNGH. PESO-MOTORE 2254523 VOLTA 50 K7 10/17 G1 A10 B1 10 Nm 17 rpm 230 V ~/50 Hz 120 W Infiniti 526 mm 1,98 Kg 2254524 VOLTA 50 K7 20/17 G1 A10 B1 20 Nm 17 rpm 230 V ~/50 Hz 190 W Infiniti 631 mm 2,12 Kg 2254570 VOLTA 50 K7 30/17 G1 A10 B1 30 Nm 17 rpm 230 V ~/50 Hz 240 W Infiniti 661 mm 2,26 Kg 2254525 VOLTA 50 K7 40/17 G1 A10 B1 40 Nm 17 rpm 230 V ~/50 Hz 240 W Infiniti 661 mm 2,26 Kg 2254526 VOLTA 50 K7 50/12 G1 A10 B1 50 Nm 12 rpm 230 V ~/50 Hz 240 W Infiniti 661 mm 2,26 Kg - Staffe - testa tonda
CODICE DESCRIZIONE 2204001 Staffa con perno quadrato completa di culla. Interasse 48 mm e fori filettanti 2204003 Staffa ad innesto "rapido". Ridottissime dimensioni di ingombro e facile applicazione (solo per motori con max 35 Nm) 2204011 Staffa 100x100 con sella per perno rotondo a due posizioni 2204014 Staffa con perno quadrato completa di culla. Interasse 48/60 mm 2204017 Staffa con perno Ø 10 per innesto diretto su murature già esistenti. Ideale nelle ristrutturazioni 2204022 Staffa per supporti tipo "Torino" (aggiungere il perno quadrato per motori) 2204032 Staffa con perno quadrato con culla per innesto del perno "dall'alto" (solo per motori con max 30 Nm) 2204042 Staffa per minicassonetti - Lunghezza 137 mm 2204045 Staffa in zama con perno esagonale. L'inserimento del perno avviene "dall'alto" 2204088 Staffa 100 x 100 2204100 Staffa regolabile verticalmente con perno rotondo a due posizioni 2204107 Staffa per mini cassonetti - Lunghezza 90 mm 2204109 Staffa minimo ingombro 2204112 Staffa autocentrante per tende completa di sella e perno rotondo a due posizioni 2204145 Staffa con perno rotondo a due posizioni 2204198 Staffa 100x100 per perno quadrato 2204202 Staffe con culla per perno quadrato. Interasse 48/60 mm 2204206 Staffa regolabile verticalmente con perno quadrato a due posizioni 2204353 Staffa con culla per perno quadrato. Interasse 48/60 mm 2204360 Piastrino perno quadro - Staffe - testa tonda con perno quadro integrato
CODICE DESCRIZIONE 2204329 Staffa completa di culla. Interasse 48/60 mm 2204346 Staffa completa di culla, interasse 48 mm e fori filettati 2204348 Staffa con culla per innesto del perno “dall’alto” (solo per motori max 30 Nm) 2204349 Staffa regolabile verticalmente a due posizioni 2204351 Staffa 100x100 2204355 Staffa con perno Ø 10 per innesto diretto e copiglia - Staffe - testa a stella
- Adattatori
CODICE DESCRIZIONE MISURA TUBO APPLICAZIONI 2204290 Adattatori per tubo avvolgitore ottagonale con spigoli rinforzati Ø 60 mm Tapparella 2204294 Adattatori per tubo avvolgitore con ogiva tonda Ø 70 x 0,8 / 1 / 1,2 mm Tende da sole 2204295 Adattatori per tubo avvolgitore rotondo Ø 60 x 1,5 mm Tende da sole 2204296 Adattatori per tubo avvolgitore ottagonale Ø 50 x 0,6 / 0,8 mm Tapparella 2204299 Adattatori per tubo avvolgitore rotondo Ø 50 x 1,5 / 1,6 mm Tende da sole 2204300 Adattatori per tubo avvolgitore con ogiva tonda Ø 85 x 1,2 mm Tende da sole 2204302 Adattatori per tubo avvolgitore ZF Ø 54 x 0,5 mm Tapparella 2204304 Adattatori per tubo avvolgitore scanalato Ø 65 x 0,5 / 0,8 mm Tende da sole 2204305 Adattatori per tubo avvolgitore rotondo Ø 102 x 2 mm Tende da sole 2204306 Adattatori per tubo avvolgitore ZF Ø 64 x 0,5 / 0,6 / 0,8 mm Tapparella 2204309 Adattatori per tubo avvolgitore deprat - F2000 Ø 62 x 0,6 mm Tende da sole 2204312 Adattatori per tubo avvolgitore rotondo Ø 70 x 1,5 mm Tende da sole 2204313 Adattatori per tubo avvolgitore rotondo Ø 63 x 1,5 mm Tende da sole 2204314 Adattatori per tubo avvolgitore ottagonale Ø 70 x 1 / 1,2 / 1,5 mm Tapparella 2204316 Adattatori per tubo avvolgitore deprat - F5039 Ø 89 x 1 mm Tende da sole 2204317 Adattatori per tubo avvolgitore ZF Ø 80 x 1 / 1,2 mm Tapparella 2204318 Adattatori per tubo avvolgitore con ogiva schiacciata Ø 78 mm Tende da sole 2204320 Adattatori per tubo avvolgitore ottagonale Ø 60 x 0,5 / 0,6 / 0,8 / 0,9 mm Tapparella 2204357 Adattatori per tubo avvolgitore ROLLER BAT 63 Ø 63 mm Tende da sole 2204358 Adattatori per tubo avvolgitore ROLLER BAT 70 Ø 70 mm Tende da sole 2204359 Adattatori per tubo avvolgitore ROLLER BAT 80 Ø 80 x 1 mm Tende da sole - Interruttori
- Centrali di controllo
CODICE DESCRIZIONE FREQUENZA DI TRASMISSIONE 2211016 Go-er Ricevente radio esterna per il controllo via radio di 1 motore filare (1 motore per ricevente) 433,42 MHz 2211149 Go-er platine Ricevente esterna per il controllo via radio di motori filari specifica per applicazioni su cassonetto (1 motore per ricevente) 433,42 MHz - My Higgins - home automation
CODICE DESCRIZIONE COLORE FREQUENZA DI TRASMISSIONE TECNOLOGIA GR.DI PROTEZ. 2211235 MY HIGGINS RTW Bianco 433,42 MHz MHz Rolling code IP30
