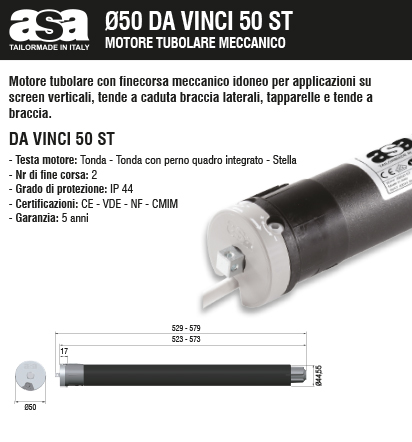

Motore tubolare con finecorsa meccanico idoneo per applicazioni su screen verticali, tende a caduta braccia laterali, tapparelle e tende a braccia. Disponibile in 3 versioni: testa tonda - testa tonda con perno quadro integrato - testa a stella.
Dati Tecnici:
- Caratteristiche tecniche - testa tonda
CODICE DESCRIZIONE COPPIA VELOCITA' ALIMENTAZIONE ASSORB. GIRI-FC LUNGH. PESO-MOTORE 2240211 DAVINCI 50 ST 6/32 G1 A1 B1 6 Nm 32 rpm 230 V ~/50 Hz 120 W 28 523 mm 1,74 Kg 2240215 DAVINCI 50 ST 6/17 G1 A1 B1 6 Nm 16 rpm 230 V ~/50 Hz 100 W 28 523 mm 1,68 Kg 2241573 DAVINCI 50 ST 10/17 G1 A1 B1 10 Nm 17 rpm 230 V ~/50 Hz 120 W 28 523 mm 1,72 Kg 2242297 DAVINCI 50 ST 15/17 G1 A1 B1 15 Nm 17 rpm 230 V ~/50 Hz 150 W 28 523 mm 1,77 Kg 2243680 DAVINCI 50 ST 20/17 G1 A1 B1 20 Nm 17 rpm 230 V ~/50 Hz 190 W 28 573 mm 1,89 Kg 2244137 DAVINCI 50 ST 25/17 G1 A1 B1 25 Nm 17 rpm 230 V ~/50 Hz 200 W 28 573 mm 1,94 Kg 2245537 DAVINCI 50 ST 30/17 G1 A1 B1 30 Nm 17 rpm 230 V ~/50 Hz 240 W 28 573 mm 1,98 Kg 2246154 DAVINCI 50 ST 35/17 G1 A1 B1 35 Nm 17 rpm 230 V ~/50 Hz 240 W 28 573 mm 1,98 Kg 2247455 DAVINCI 50 ST 40/17 G1 A1 B1 40 Nm 17 rpm 230 V ~/50 Hz 240 W 28 573 mm 1,98 Kg 2248101 DAVINCI 50 ST 45/12 G1 A1 B1 45 Nm 12 rpm 230 V ~/50 Hz 240 W 28 573 mm 1,98 Kg 2249452 DAVINCI 50 ST 50/12 G1 A1 B1 50 Nm 12 rpm 230 V ~/50 Hz 240 W 28 573 mm 1,98 Kg - Caratteristiche tecniche - testa tonda con perno quadro integrato
CODICE DESCRIZIONE COPPIA VELOCITA' ALIMENTAZIONE ASSORB. GIRI-FC LUNGH. PESO-MOTORE 2240210 DAVINCI 50 ST 6/32 G1 A2 B1 6 Nm 32 rpm 230 V ~/50 Hz 120 W 28 529 mm 1,75 Kg 2240214 DAVINCI 50 ST 6/17 G1 A2 B1 6 Nm 17 rpm 230 V ~/50 Hz 100 W 28 529 mm 1,69 Kg 2241572 DAVINCI 50 ST 10/17 G1 A2 B1 10 Nm 17 rpm 230 V ~/50 Hz 120 W 28 529 mm 1,73 Kg 2242296 DAVINCI 50 ST 15/17 G1 A2 B1 15 Nm 17 rpm 230 V ~/50 Hz 150 W 28 529 mm 1,78 Kg 2243679 DAVINCI 50 ST 20/17 G1 A2 B1 20 Nm 17 rpm 230 V ~/50 Hz 190 W 28 579 mm 1,90 Kg 2244136 DAVINCI 50 ST 25/17 G1 A2 B1 25 Nm 17 rpm 230 V ~/50 Hz 200 W 28 579 mm 1,94 Kg 2245536 DAVINCI 50 ST 30/17 G1 A2 B1 30 Nm 17 rpm 230 V ~/50 Hz 240 W 28 579 mm 1,99 Kg 2246144 DAVINCI 50 ST 35/17 G1 A2 B1 35 Nm 17 rpm 230 V ~/50 Hz 240 W 28 579 mm 1,99 Kg 2247454 DAVINCI 50 ST 40/17 G1 A2 B1 40 Nm 17 rpm 230 V ~/50 Hz 240 W 28 579 mm 1,99 Kg 2248100 DAVINCI 50 ST 45/12 G1 A2 B1 45 Nm 12 rpm 230 V ~/50 Hz 240 W 28 579 mm 1,99 Kg 2249451 DAVINCI 50 ST 50/12 G1 A2 B1 50 Nm 12 rpm 230 V ~/50 Hz 240 W 28 579 mm 1,99 Kg - Caratteristiche tecniche - testa a stella
CODICE DESCRIZIONE COPPIA VELOCITA' ASSORB. GIRI-FC LUNGH. PESO-MOTORE 2254569 DAVINCI 50 ST 6/32 G1 A10 B1 6 Nm 32 rpm 120 W 28 526 mm 1,74 Kg 2254223 DAVINCI 50 ST 6/17 G1 A10 B1 6 Nm 17 rpm 100 W 28 526 mm 1,68 Kg 2254224 DAVINCI 50 ST 10/17 G1 A10 B1 10 Nm 17 rpm 120 W 28 526 mm 1,72 Kg 2254225 DAVINCI 50 ST 15/17 G1 A10 B1 15 Nm 17 rpm 150 W 28 526 mm 1,77 Kg 2254226 DAVINCI 50 ST 20/17 G1 A10 B1 20 Nm 17 rpm 190 W 28 576 mm 1,89 Kg 2254227 DAVINCI 50 ST 25/17 G1 A10 B1 25 Nm 17 rpm 200 W 28 576 mm 1,93 Kg 2254228 DAVINCI 50 ST 30/17 G1 A10 B1 30 Nm 17 rpm 240 W 28 576 mm 1,98 Kg 2254229 DAVINCI 50 ST 35/17 G1 A10 B1 35 Nm 17 rpm 240 W 28 576 mm 1,98 Kg 2254230 DAVINCI 50 ST 40/17 G1 A10 B1 40 Nm 17 rpm 240 W 28 576 mm 1,98 Kg 2254231 DAVINCI 50 ST 45/12 G1 A10 B1 45 Nm 12 rpm 240 W 28 576 mm 1,98 Kg 2254232 DAVINCI 50 ST 50/12 G1 A10 B1 50 Nm 12 rpm 240 W 28 576 mm 1,98 Kg - Staffe - testa tonda
CODICE DESCRIZIONE 2204001 Staffa con perno quadrato completa di culla. Interasse 48 mm e fori filettanti 2204003 Staffa ad innesto "rapido". Ridottissime dimensioni di ingombro e facile applicazione (solo per motori con max 35 Nm) 2204011 Staffa 100x100 con sella per perno rotondo a due posizioni 2204014 Staffa con perno quadrato completa di culla. Interasse 48/60 mm 2204017 Staffa con perno Ø 10 per innesto diretto su murature già esistenti. Ideale nelle ristrutturazioni 2204022 Staffa per supporti tipo "Torino" (aggiungere il perno quadrato per motori) 2204032 Staffa con perno quadrato con culla per innesto del perno "dall'alto" (solo per motori con max 30 Nm) 2204042 Staffa per minicassonetti - Lunghezza 137 mm 2204045 Staffa in zama con perno esagonale. L'inserimento del perno avviene "dall'alto" 2204088 Staffa 100 x 100 2204100 Staffa regolabile verticalmente con perno rotondo a due posizioni 2204107 Staffa per mini cassonetti - Lunghezza 90 mm 2204109 Staffa minimo ingombro 2204112 Staffa autocentrante per tende completa di sella e perno rotondo a due posizioni 2204145 Staffa con perno rotondo a due posizioni 2204198 Staffa 100x100 per perno quadrato 2204202 Staffe con culla per perno quadrato. Interasse 48/60 mm 2204206 Staffa regolabile verticalmente con perno quadrato a due posizioni 2204353 Staffa con culla per perno quadrato. Interasse 48/60 mm 2204360 Piastrino perno quadro - Staffe - testa tonda con perno quadro integrato
CODICE DESCRIZIONE 2204329 Staffa completa di culla. Interasse 48/60 mm 2204346 Staffa completa di culla, interasse 48 mm e fori filettati 2204348 Staffa con culla per innesto del perno “dall’alto” (solo per motori max 30 Nm) 2204349 Staffa regolabile verticalmente a due posizioni 2204351 Staffa 100x100 2204355 Staffa con perno Ø 10 per innesto diretto e copiglia - Staffe - testa a stella
- Adattatori
CODICE DESCRIZIONE MISURA TUBO APPLICAZIONI 2204290 Adattatori per tubo avvolgitore ottagonale con spigoli rinforzati Ø 60 mm Tapparella 2204294 Adattatori per tubo avvolgitore con ogiva tonda Ø 70 x 0,8 / 1 / 1,2 mm Tende da sole 2204295 Adattatori per tubo avvolgitore rotondo Ø 60 x 1,5 mm Tende da sole 2204296 Adattatori per tubo avvolgitore ottagonale Ø 50 x 0,6 / 0,8 mm Tapparella 2204299 Adattatori per tubo avvolgitore rotondo Ø 50 x 1,5 / 1,6 mm Tende da sole 2204300 Adattatori per tubo avvolgitore con ogiva tonda Ø 85 x 1,2 mm Tende da sole 2204302 Adattatori per tubo avvolgitore ZF Ø 54 x 0,5 mm Tapparella 2204304 Adattatori per tubo avvolgitore scanalato Ø 65 x 0,5 / 0,8 mm Tende da sole 2204305 Adattatori per tubo avvolgitore rotondo Ø 102 x 2 mm Tende da sole 2204306 Adattatori per tubo avvolgitore ZF Ø 64 x 0,5 / 0,6 / 0,8 mm Tapparella 2204309 Adattatori per tubo avvolgitore deprat - F2000 Ø 62 x 0,6 mm Tende da sole 2204312 Adattatori per tubo avvolgitore rotondo Ø 70 x 1,5 mm Tende da sole 2204313 Adattatori per tubo avvolgitore rotondo Ø 63 x 1,5 mm Tende da sole 2204314 Adattatori per tubo avvolgitore ottagonale Ø 70 x 1 / 1,2 / 1,5 mm Tapparella 2204316 Adattatori per tubo avvolgitore deprat - F5039 Ø 89 x 1 mm Tende da sole 2204317 Adattatori per tubo avvolgitore ZF Ø 80 x 1 / 1,2 mm Tapparella 2204318 Adattatori per tubo avvolgitore con ogiva schiacciata Ø 78 mm Tende da sole 2204320 Adattatori per tubo avvolgitore ottagonale Ø 60 x 0,5 / 0,6 / 0,8 / 0,9 mm Tapparella 2204357 Adattatori per tubo avvolgitore ROLLER BAT 63 Ø 63 mm Tende da sole 2204358 Adattatori per tubo avvolgitore ROLLER BAT 70 Ø 70 mm Tende da sole 2204359 Adattatori per tubo avvolgitore ROLLER BAT 80 Ø 80 x 1 mm Tende da sole - Accessori meccanici
CODICE DESCRIZIONE 2200017 Barra 3 m tubo ottagonale Ø 70 2200021 Molla di fissaggio per lame standard 14 mm 2200022 Molla di fissaggio rullo per mini lame 9 mm 2200024 Fondello in materiale plastico con perno tondo per tubo ottagonale Ø 70 2200026 Fondello in materiale plastico con perno tondo per rullo ottagonale Ø 70 2200033 Blocco di sicurezza per tapparelle. A tapparella completamente abbassata impedisce il sollevamento dell'avvolgibile 2200035 Gancio fissaggio cintino / rullo 2200037 Supporto a murare con cuscinetto 2200038 Supporto a parete con cuscinetto 2200146 Cintino rigido ZF per tubo ottagonale Ø60 2204054 Fondello in materiale plastico con perno tondo per tubo ottagonale Ø 60 2204055 Fondello regolabile in materiale plastico con perno tondo per tubo ottagonale Ø 60 2204092 Coppia di adattatori montaggio rapido blocchi di sicurezza per tubo ottagonale Ø 60 2204094 Barra 3 m tubo ottagonale Ø 60 - confezione 4 pezzi - Interruttori
- Centrali di controllo
CODICE DESCRIZIONE FREQUENZA DI TRASMISSIONE 2211016 Go-er Ricevente radio esterna per il controllo via radio di 1 motore filare (1 motore per ricevente) 433,42 MHz 2211149 Go-er platine Ricevente esterna per il controllo via radio di motori filari specifica per applicazioni su cassonetto (1 motore per ricevente) 433,42 MHz 2212004 QMC4 - Centrale di controllo per il collegamento in parallelo di motori meccanici filari (max 4 motori per centrale) - My Higgins - home automation
CODICE DESCRIZIONE COLORE FREQUENZA DI TRASMISSIONE TECNOLOGIA GR.DI PROTEZ. 2211235 MY HIGGINS RTW Bianco 433,42 MHz MHz Rolling code IP30
